Fusion 8 : L'éditeur de node Flow avec l'outil Ultra Key (Partie 2)


Rédigé le Dimanche 15 Mai 2016 à 08:01 | Lu 2206 fois | 0 commentaire(s)

Pour ceux qui débutent sur Fusion, voici un exemple de workflow pour comprendre les bases du logiciel.
Dans cette leçon, on abordera l'outil Ultra Key et de Polygon pour la création d'un masque.

On va commencer par ouvrir une composition vide et charger un clip.

Importer un clip dans Fusion :

Ouvrez le logiciel. Fusion ouvrira une projet vide que l’on appelle composition ou comp en abrégé. Ensuite on devra importer un rush.
Allez sur Tools > I/O > Loader

Le Node LOADER est l’une des premières méthode pour importer un média dans une composition. Celui-ci ouvrira une fenêtre qui vous permettra d’aller sélectionner votre clip pour commencer le compositing.

Allez chercher le média dont vous avez besoin, puis cliquez sur Open. Le média sera charger dans ce que l’on appelle l’éditeur de Node FLOW.

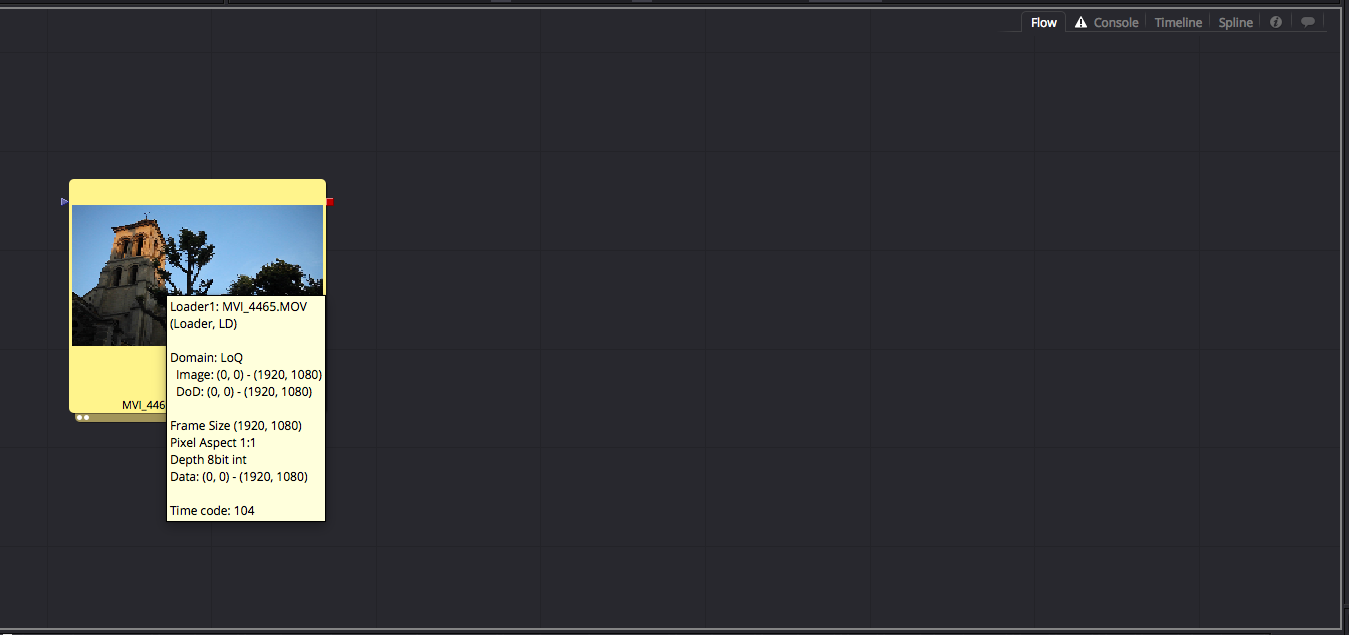

Importer un média dans Fusion 8
Importer un média dans Fusion 8

Les visualiseurs :

Dans la composition ouverte, vous disposez de 2 visualiseurs pour afficher n’importe quel node de l’éditeur FLOW.

Sélectionnez l’outil dans le node, ici le node loader que nous avez importer précédemment.
Appuyez sur la touche 1 du clavier alpha numérique pour visualiser le node sur l’écran 1 ou 2 pour l’envoyer sur l’écran 2.
Pour annuler la visualisation sur un des écrans, appuyez à nouveau sur 1 ou 2.
Pour voir l’image en entière, appuyez sur Cmd+F ou sur le bouton FIT du visualiseur correspondant.

Pour lire les clips, appuyez sur Play dans la barre des boutons de lecture ou bien sur la barre espace.

Remarque :
Suivant le nombres d’effets et la résolution de votre composition, il se peut que vous n’ayez pas une lecture en temps réelle. Il existe plusieurs solutions pour améliorer la lecture de votre compositing, on verra ça plus loin.
Barre de lecture de Fusion 8
Barre de lecture de Fusion 8

Lorsque vous ouvrez une composition, celle-ci aura une durée par défaut de 1000 images :

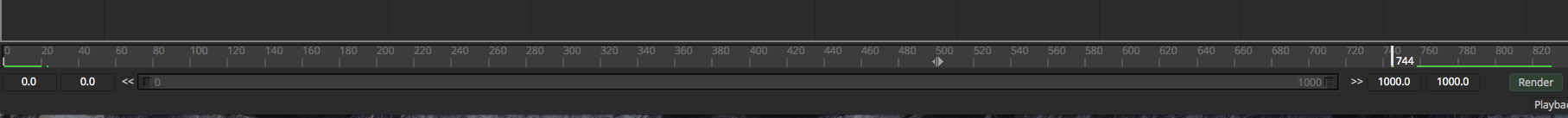

La barre de temps de Fusion 8
La barre de temps de Fusion 8

La barre de temps « Time Ruler » (image ci-dessus), vous permettra de vous déplacer dans le temps sur votre clip chargé dans l’éditeur de Flow. Vous pouvez raccourcir ou agrandir sa durée en tapant un chiffre directement dans le champ « Global End Number ».
Modifier la durée de visualisation d'un média
Modifier la durée de visualisation d'un média

Pour vous déplacer directement dans votre clip, vous pouvez cliquez n’importe où dans la barre de temps.

Ajouter ou enlever des Outils :

L’éditeur de Node Flow permet de relier les différents outils que vous poserez à l’intérieur. En reliant les outils les uns aux autres, vous obtiendrez un résultat d’effet suivant les outils utilisés.

Par exemple allez chercher l’outil :
Tools > Color > Brightness/Contrast pour l’ajouter à l’outil Loader déjà présent dans le Flow.

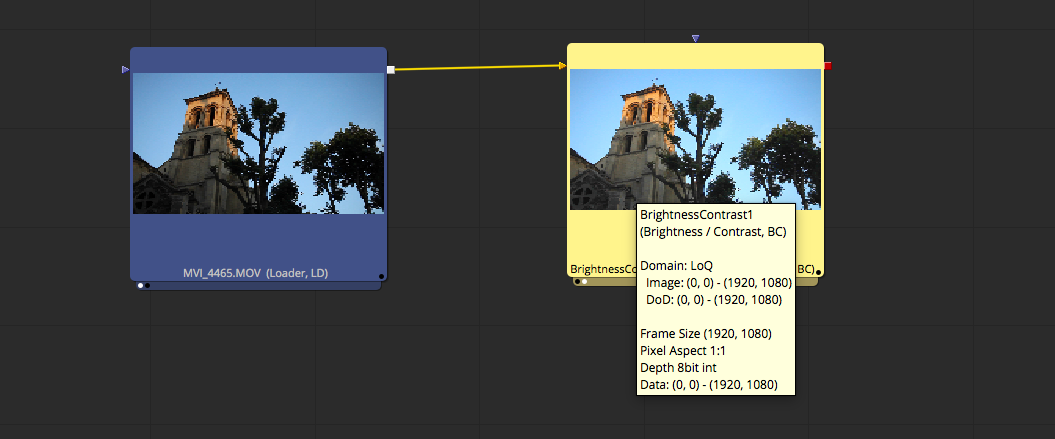

Ajouter un outil dans l'éditeur de node Flow.
Ajouter un outil dans l'éditeur de node Flow.

Les différents nodes sont connectés ensemble via des liaisons (ligne jaune entre les deux outils). Vous pouvez connecter manuellement des nodes entre eux.

Cliquez dans une zone vide de l’éditeur de flow pour dé-sélectionner un node.
Allez choisir un autre outil :
Tools > Matte > Ultra Keyer.

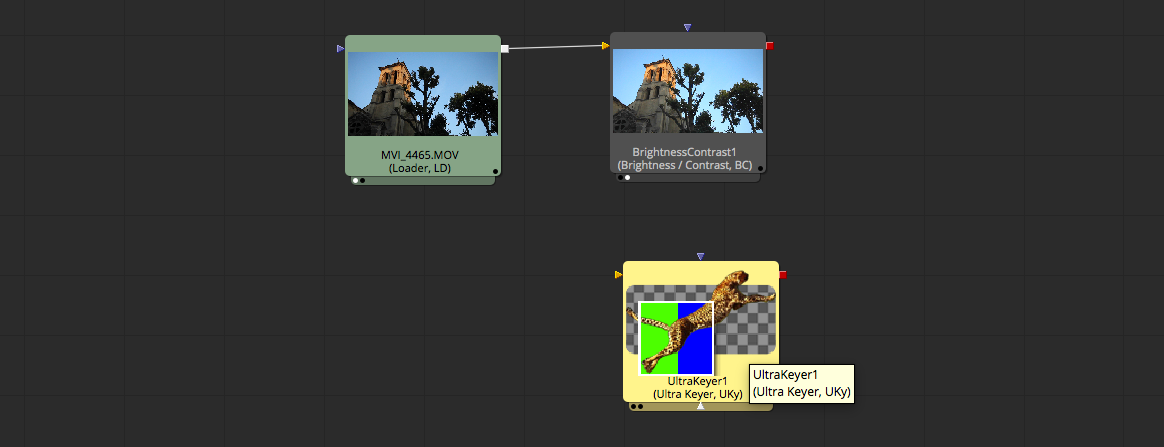

Ajouter l'outil Ultra Keyer.
Ajouter l'outil Ultra Keyer.

Le nouveau Node est rajouté au Flow sans être connecté à un autre outil.

L’Ultra Keyer permet d’extraire un masque en utilisant le bleu ou le vert d’une image (le principe du chroma key).

Pour le connecté manuellement, cliquez sur le point rouge du node Brightness/contrast et glissez le vers l’entrée jaune de l’Ultra Key.

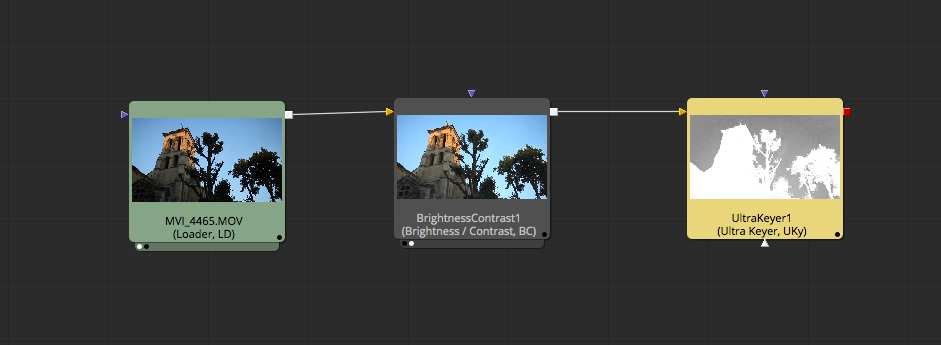

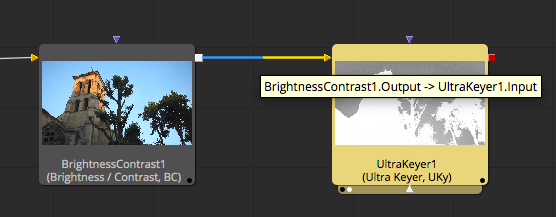

Connecter un outil dans le Flow
Connecter un outil dans le Flow

Pour visualiser le résultat, sélectionnez le node Ultra Key, puis appuyez sur 2 sur le clavier numérique.
Visualiser un outil dans Fusion 8
Visualiser un outil dans Fusion 8

Pour supprimer une liaison, cliquez sur la ligne entre deux nodes, vous devriez voir changer la couleur en bleu, puis, delete sur le clavier.
Supprimer une liaison entre 2 outils dans l'éditeur de node Flow.
Supprimer une liaison entre 2 outils dans l'éditeur de node Flow.

Pour supprimer un node ou outil, sélectionnez le et delete du clavier, ou, Clic droit > Delete.

Ajuster un outil dans un composition :

Chaque outil dispose de ses propres paramètres pour le régler et modifier son comportement.
Vous y accéderez via le panneau contrôle.
Sélectionnez le node Ultra Key dans l ‘éditeur Flow.

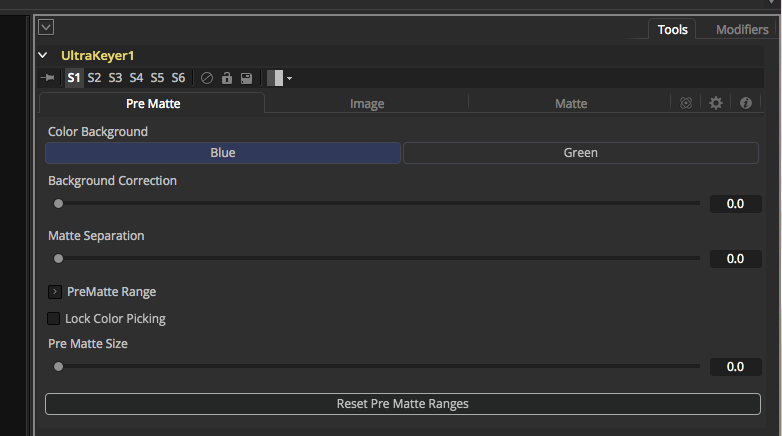

Modifier les réglages d'un outil
Modifier les réglages d'un outil

Comme on l’a dit précédemment, l’Ultra Key permet de supprimer le bleu ou le vert d’une image pour créer une couche alpha, une découpe qui permettra de remplacer la couleur choisie par une autre image.

L’option color background choisie la couleur à supprimer, ici on prendre le bleu. Pour voir la couche alpha qui sera créée, cliquez sur Alpha dans le visualiseur correspondant, dans notre cas celui de droite le numéro 2.

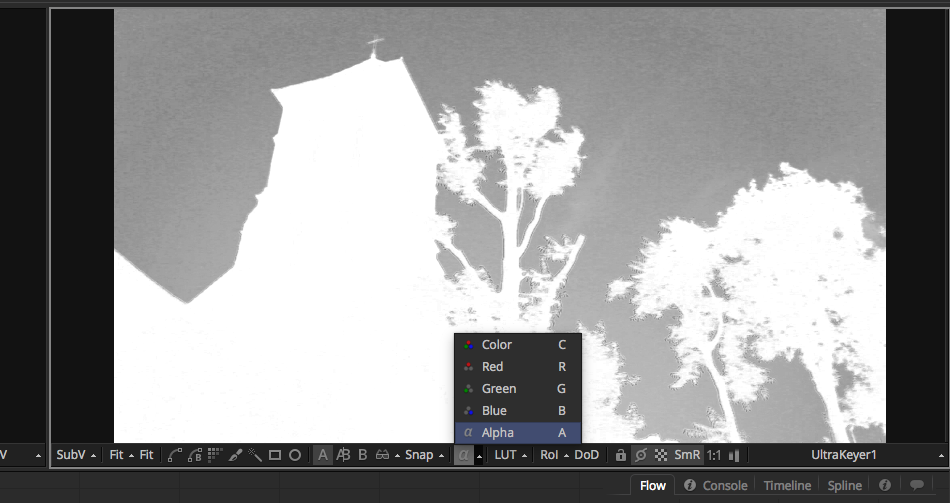

Voir la couche ALpha d'un outil ou Node dans Fusion 8
Voir la couche ALpha d'un outil ou Node dans Fusion 8

La couche Alpha est une 4ième couche qui contient une image en noir&blanc. Tout ce qui sera noir sera supprimé, et tout ce qui sera blanc sera gardé. Le gris permet d’obtenir une transparence avec le background. Le but d’un masque est d’être le plus prés du noir&blanc pour avoir une découpe parfaite.

Jouez maintenant sur l’option Matte Separation pour accentuer les noirs.

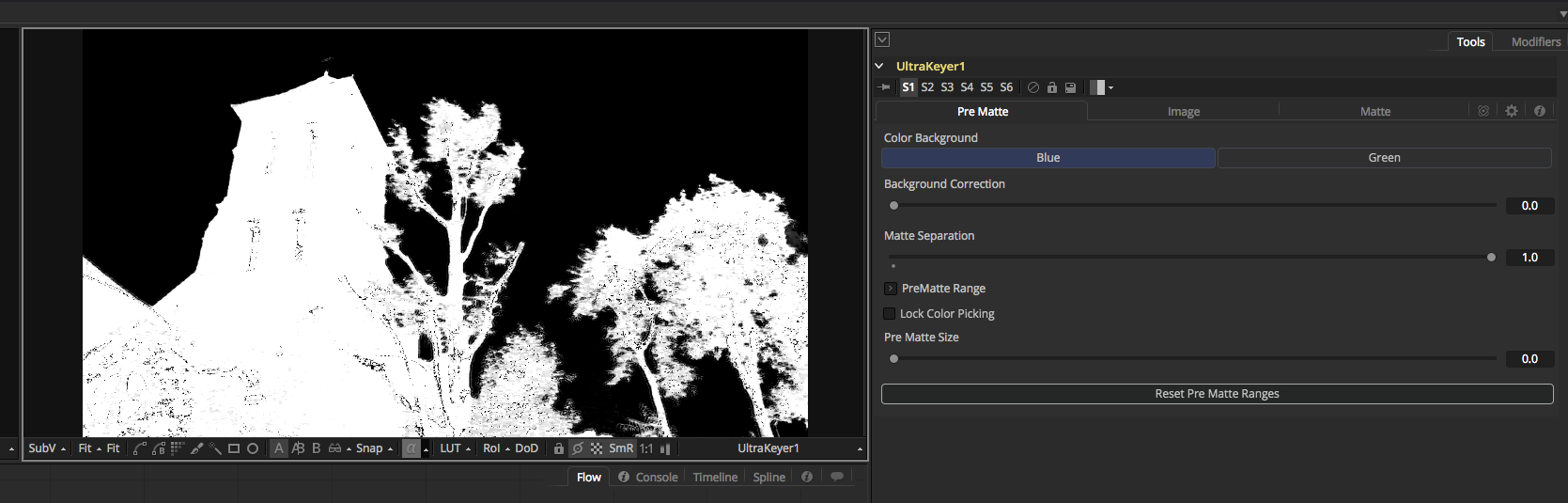

Mofidier la couche Alpha de l'Ultra Key.
Mofidier la couche Alpha de l'Ultra Key.

Comme beaucoup d’outil, l’Ultra Key possède plusieurs onglets pour affiner vos réglages.

Sélectionnez l’onglet Matte.

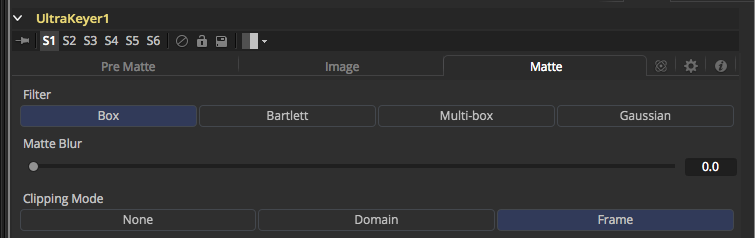

L'onglet Matte de l'Ultra Kay de Fusion 8.
L'onglet Matte de l'Ultra Kay de Fusion 8.

Dans cet onglet, l’option Matte Threshold, corrigera les blancs de votre découpe. Jouez avec le slider jusqu’à obtenir un blanc parfait, attention à ne pas rendre trop dur les transitions noires blanches de la découpe.

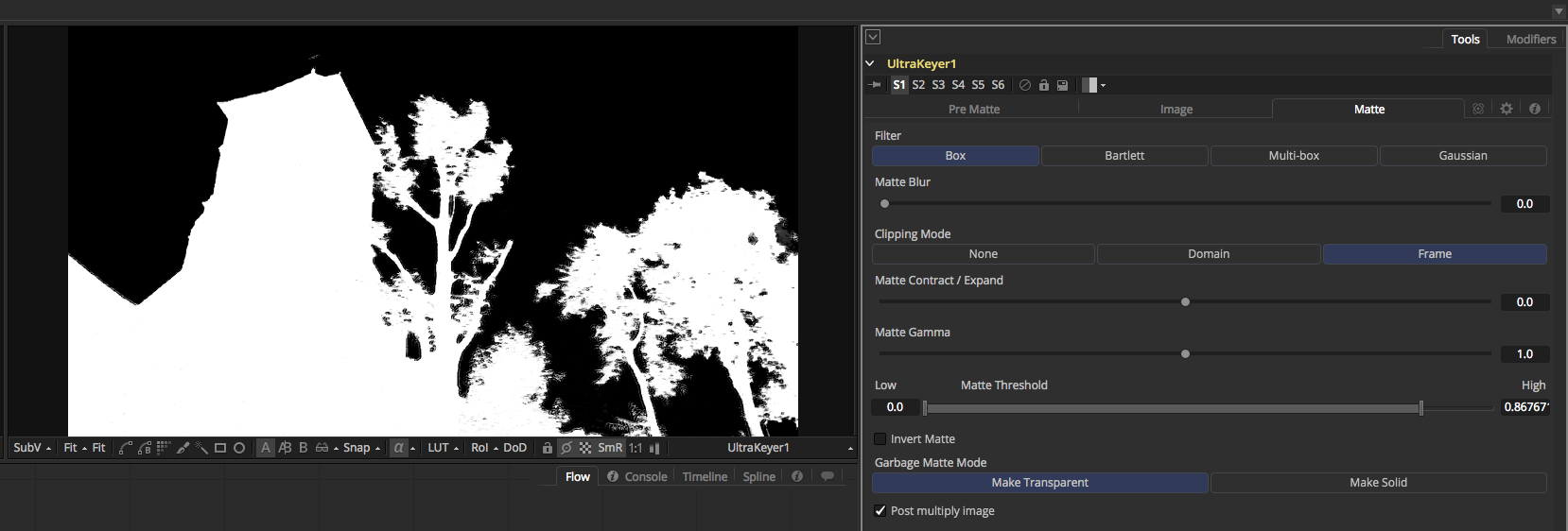

Améliorer la couche Alpha d'une découpe
Améliorer la couche Alpha d'une découpe

Avec l’option Matte Contract/expand, vous pourrez jouer sur les bordures de la découpe pour améliorer encore la couche Alpha. A tester en passant de nouveau dans le mode Couleur de la visualisation de votre node (visualiseur 2).

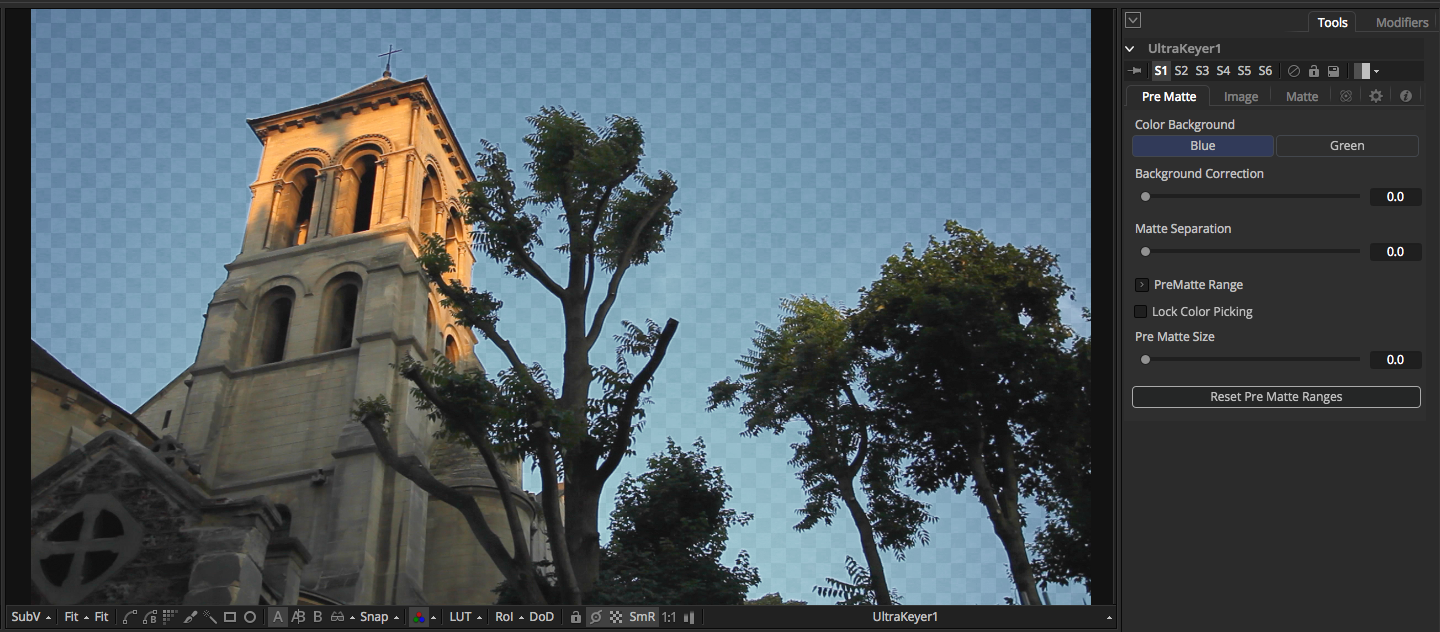

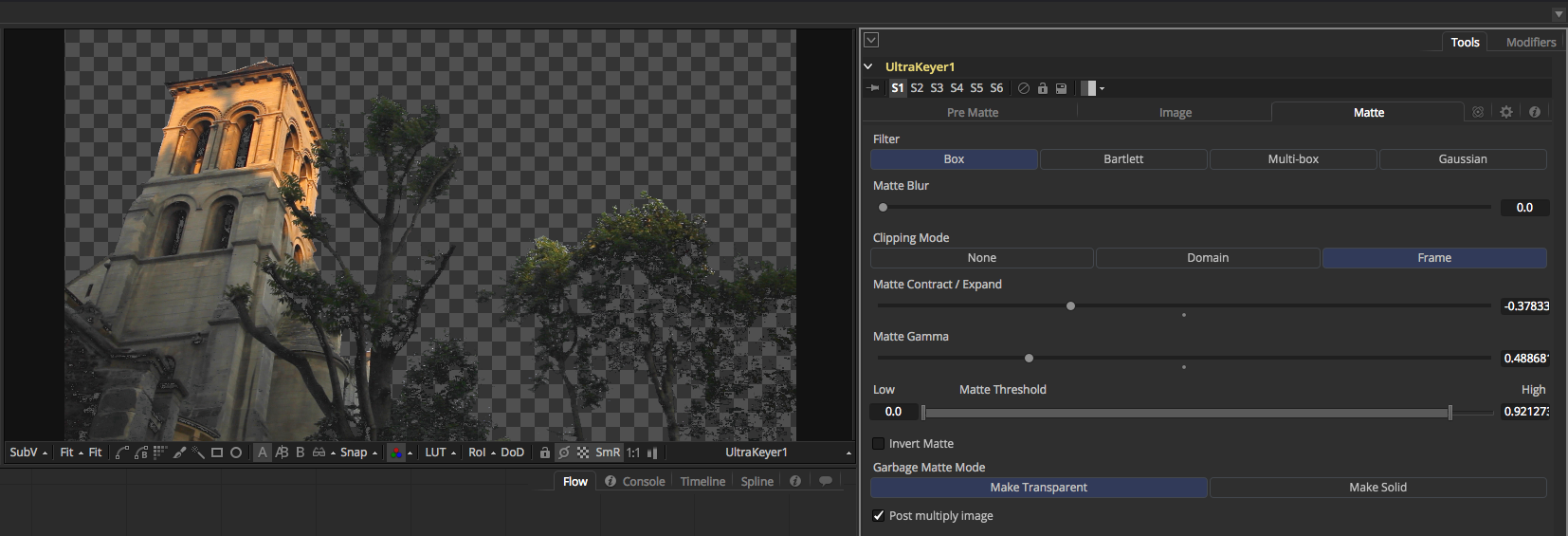

Visualisation du chroma key avec l'Ultra Key de Fusion 8
Visualisation du chroma key avec l'Ultra Key de Fusion 8

Dans certains cas, il vous faudra créer un masque pour cacher des défauts d’un fond vert ou bleu.

Créer un masque avec l’outil Polygon :

Cliquez dans une zone vide de l’éditeur de Flow.

Allez dans Tools > Mask > polygon.

Cet outil Polygon va vous permettre de créer un masque en le dessinant directement sur une image.

En sélectionnant l’outil Polygon dans le Flow, vous verrez apparaitre ses points de modifications dans le visualiseur 2 de Fusion.

Dessinez un masque avec la souris sur ce visualiseur.
Créer un masque sous Fusion 8
Créer un masque sous Fusion 8

Puis, connectez la sortie rouge du Polygon vers l’entrée blanche de l’Ultra Key :

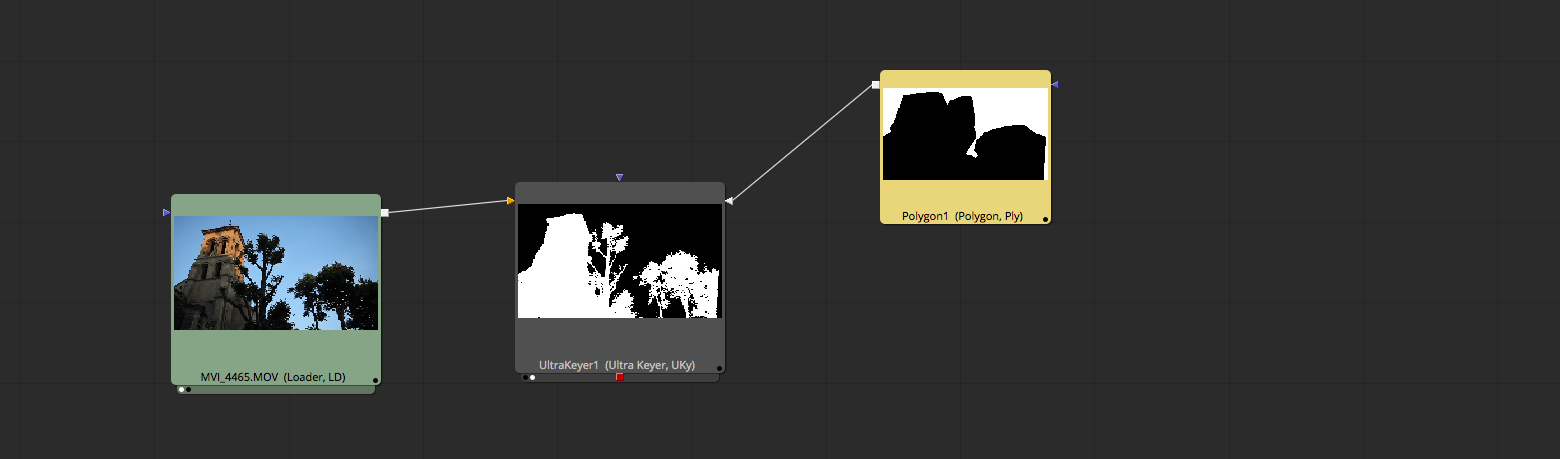

Combiner un masque avec un outil dans le Flow.
Combiner un masque avec un outil dans le Flow.

Le masque supprimera toutes les imperfections qu’il y aura autour d’une découpe.

SI vous n’avez pas le même résultat que si dessus, vous pouvez inverser le Polygon dans le panneau de contrôle sur la case « Invert ».

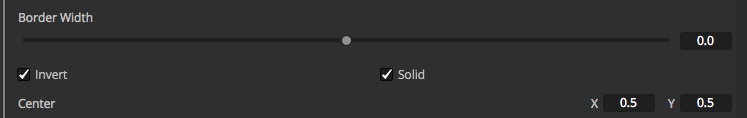

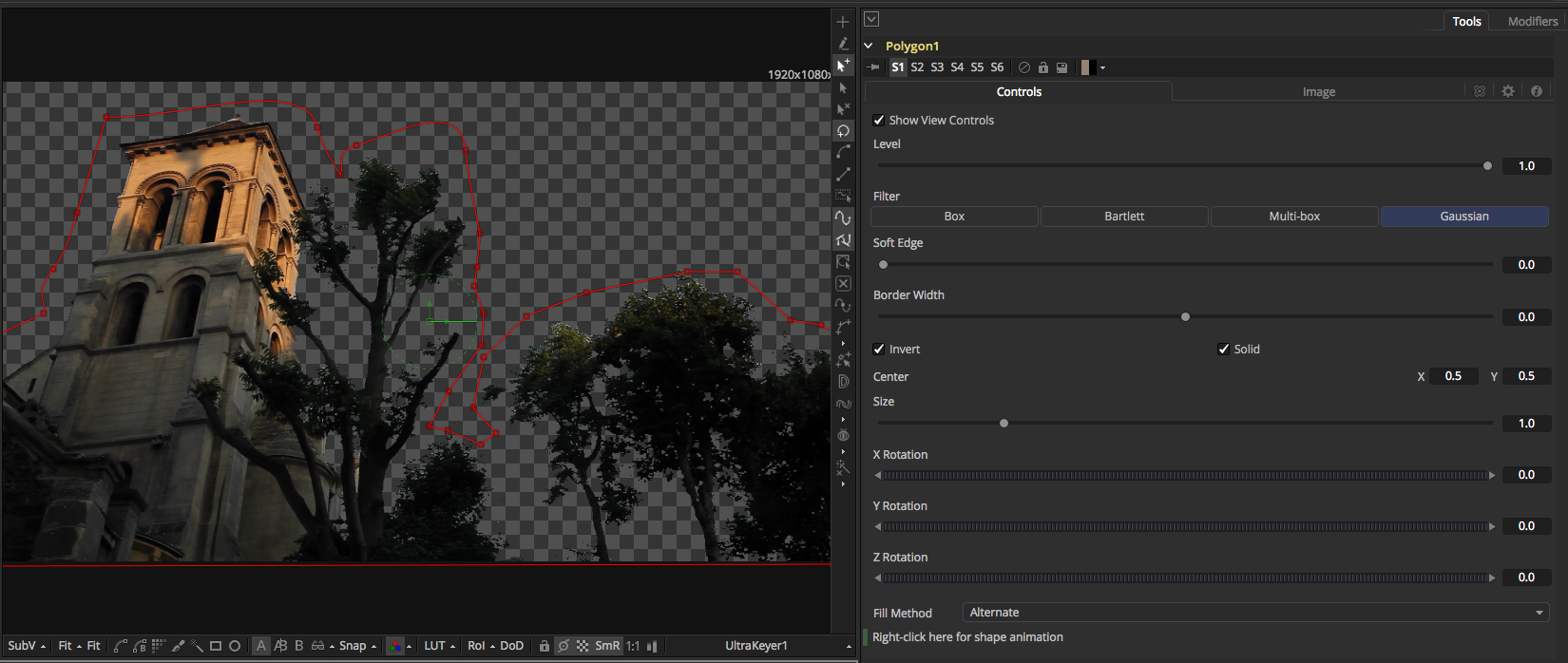

Inverser un masque sous Fusion 8.
Inverser un masque sous Fusion 8.
